在工业传感器安装中，M12传感器连接插座的接线质量直接影响信号传输稳定性——错误接线可能导致传感器数据失真、设备烧毁，甚至引发生产停机。本文结合电子谷M12传感器连接插座的产品特性，从接线前准备-分步操作-规范验证-注意事项四个维度，提供清晰可落地的接线指南，适配前锁面板、后锁PCB等主流插座类型。
接线前准备：工具与产品核对
Ⅰ.必备工具清单
剥线钳（建议0.1-6mm²规格，适配M12插座常用的24-16AWG芯线）；
压线钳（若为螺钉压接型插座，需配套PH2十字螺丝刀；焊接型需30W内热式电烙铁）；
万用表（用于检测通断与绝缘电阻，量程选DC200Ω/500V档）；
防护手套与无尘布（避免手汗污染芯线，擦拭插座内部灰尘）。
Ⅱ.产品与传感器匹配核对
接线前需确认插座参数与传感器信号类型一致，避免错配：
编码匹配：A编码插座如M12半金属塑胶款适配模拟量/电源信号（4-20mA、PT100），D编码插座如M12成型式屏蔽款适配高速数字信号（以太网、Profinet），键位错位≥3mm，不可混接；

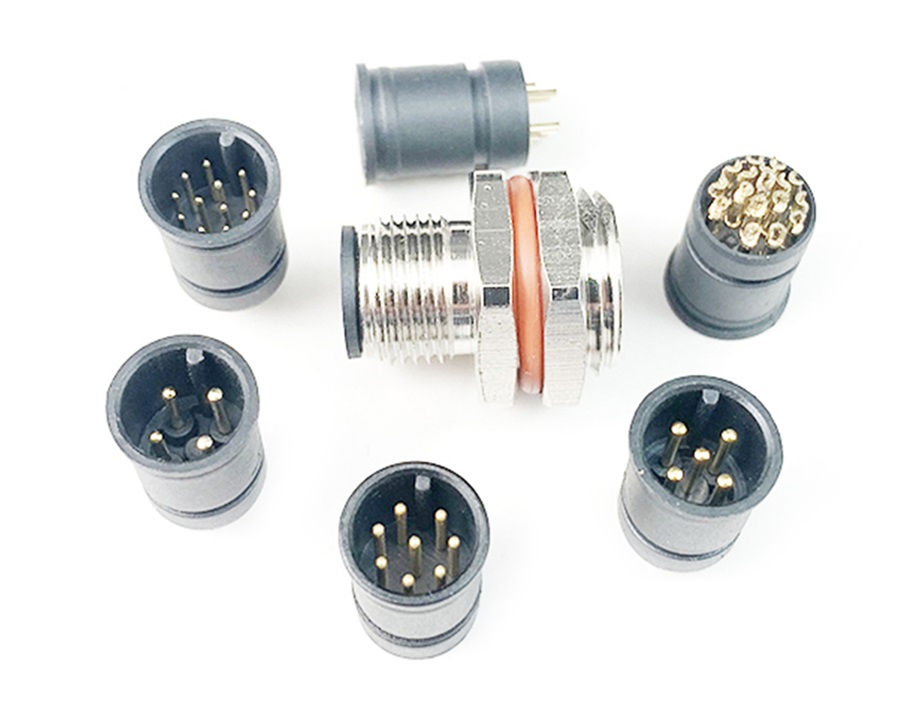

芯数匹配：2芯插座用于单路电源/开关信号，4芯用于双路模拟量，8芯用于多通道数字信号（如4K视觉传感器），如电子谷12芯的M12组装式金属款可同时接2路模拟量+4路数字量+1路电源；
安装类型匹配：前锁面板款需确认面板厚度（建议1-5mm），后锁PCB款需核对PCB板焊接孔距（2.54mm标准间距）。
分步接线操作：按插座类型规范执行

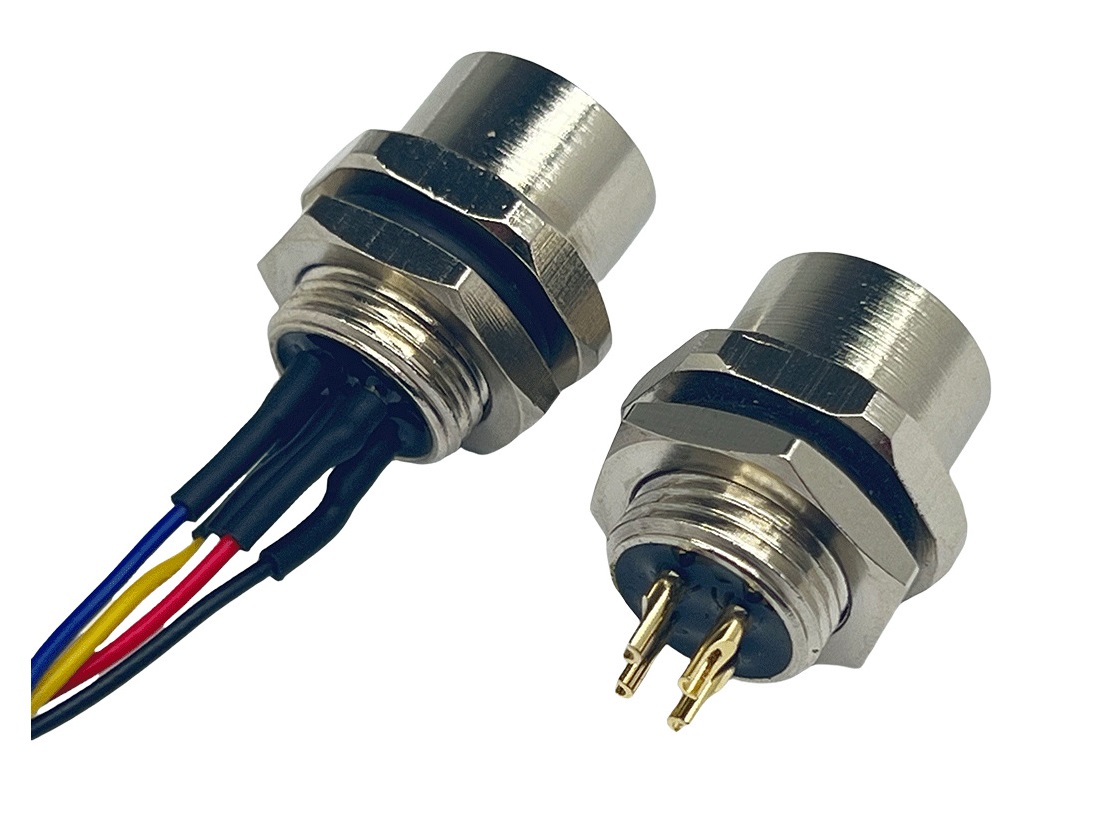

Ⅰ.前锁面板焊线式插座
步骤1：剥线与芯线处理
剥去传感器线缆外层护套（长度约8-10mm），露出内部屏蔽层与4-8根芯线；
剥去单根芯线绝缘层（长度3-4mm，不可伤及铜芯），若为屏蔽线缆，将屏蔽层剪至与护套齐平（避免屏蔽层触碰芯线导致短路）。
步骤2：螺钉压接芯线
旋开插座前锁螺母，取出内部压接端子，标注有“1-8”芯位编号，需对照传感器接线图；
将芯线插入对应编号的端子孔，如传感器“信号+”接1号、“信号-”接2号、“电源+”接3号、“电源-”接4号，用螺丝刀拧紧端子螺钉，扭矩0.8-1.2N·m，避免过紧压断芯线。
步骤3：组装与固定
将接好线的端子装回插座壳体内，确保芯线无缠绕；
把插座从面板正面穿入安装孔M12孔径，从背面拧紧固定螺母，确保密封圈与面板紧密贴合，这是IP67防护关键。

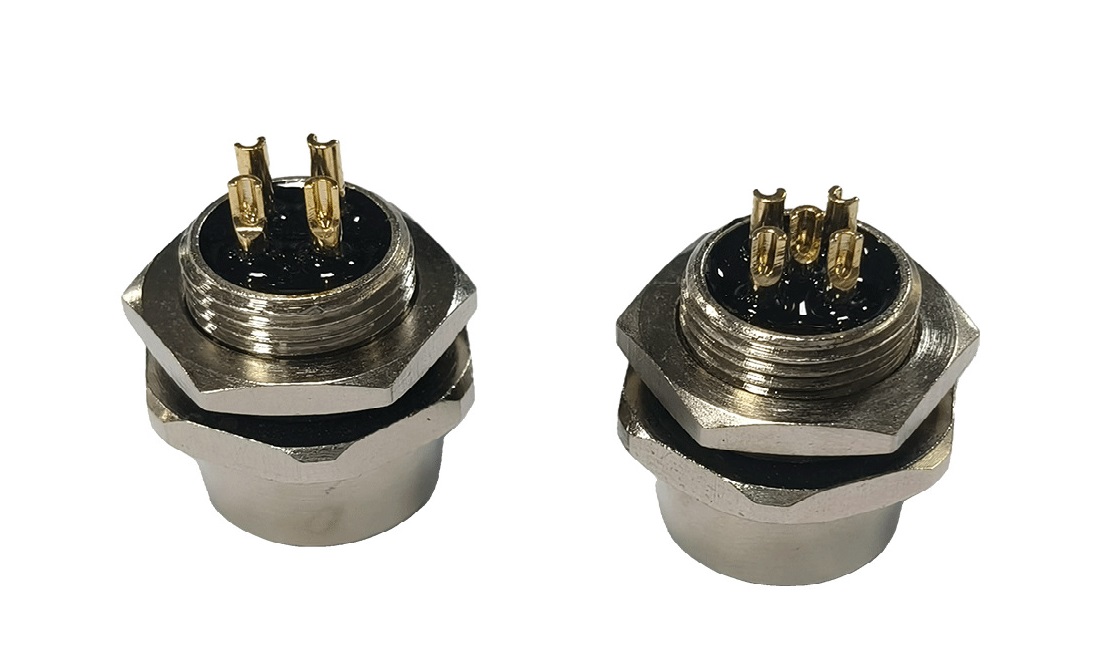

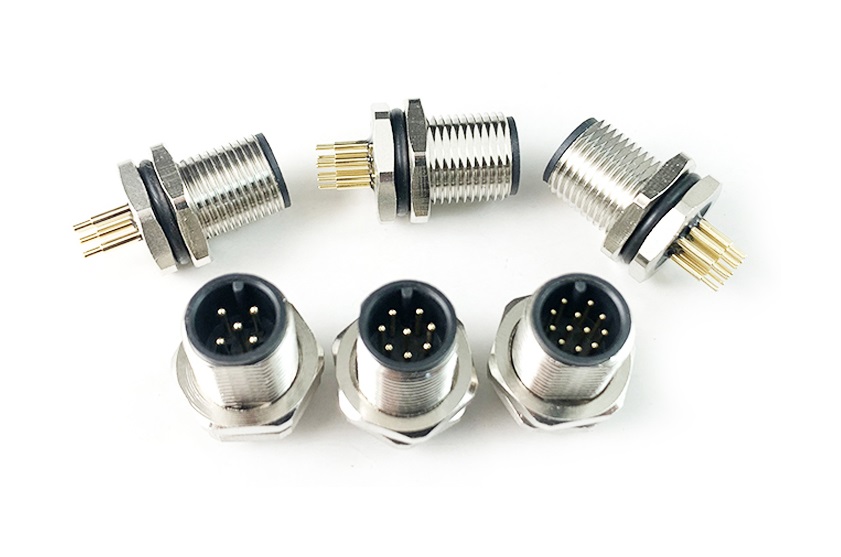

Ⅱ.后锁PCB焊接式插座
步骤1：PCB板定位
在PCB板对应位置涂抹助焊剂少量，避免流到插座外壳；
将插座引脚对准PCB板焊接孔，用镊子固定插座，确保引脚垂直，无偏移。
步骤2：引脚焊接
电烙铁温度调至320-350℃，将焊锡丝轻触引脚与焊盘交界处，每个引脚焊接时间控制在2-3秒，避免高温损坏插座塑胶壳体；
焊接后用无尘布擦拭引脚，去除残留助焊剂，检查无虚焊、连焊，虚焊会导致信号时断时续。
步骤3：后锁固定
将PCB板装入设备腔体，从设备外部穿入固定螺钉，拧紧后锁螺母（扭矩1.2-1.8N·m），确保插座与设备外壳无缝贴合。
接线后验证：3步确认可靠性
1.通断检测
用万用表通断档（蜂鸣档）检测：
逐一核对插座芯位与传感器对应引脚（如1号芯线对应传感器“信号+”），蜂鸣器响则通断正常；
若为屏蔽款插座M12连接器，需检测屏蔽层与插座金属外壳是否导通。
2.绝缘检测
切换万用表至500V绝缘档：
测量相邻芯线之间的绝缘电阻，≥100MΩ为合格；
测量芯线与插座外壳之间的绝缘电阻≥1000MΩ，确保无漏电风险。
3.负载测试
接入传感器电源，用万用表测量信号输出：
模拟量传感器：空载时输出4mA，满负载时输出20mA，偏差≤±0.1mA为正常；
数字量传感器：连接PLC后，读取数据帧无丢包，误码率≤10⁻⁹。
关键注意事项，避免常见错误
1.屏蔽层处理：屏蔽线缆的屏蔽层需单独固定在插座接地端子，不可悬空，否则无法抵御电磁干扰；
2.防水密封：前锁插座组装时需确认密封圈未偏移（氟橡胶密封圈不可扭曲），否则会失去IP67防护，雨天或油污环境易进水；
3.芯线长度：芯线插入端子后，预留1-2mm冗余（避免拉扯线缆导致芯线脱落），但不可过长（防止芯线触碰短路）；
4.编码不可混接：A编码插座若误接D编码插头，会导致引脚错位，轻则信号中断，重则烧毁传感器（如将24V电源接入信号引脚）。
M12传感器连接插座的接线核心是匹配参数+规范操作+严格验证。无论是前锁面板款还是后锁PCB款，按上述步骤操作可大幅降低接线故障。遵循准确接线步骤不仅能保障信号稳定传输，更能延长插座与传感器的使用寿命。
